机械布线

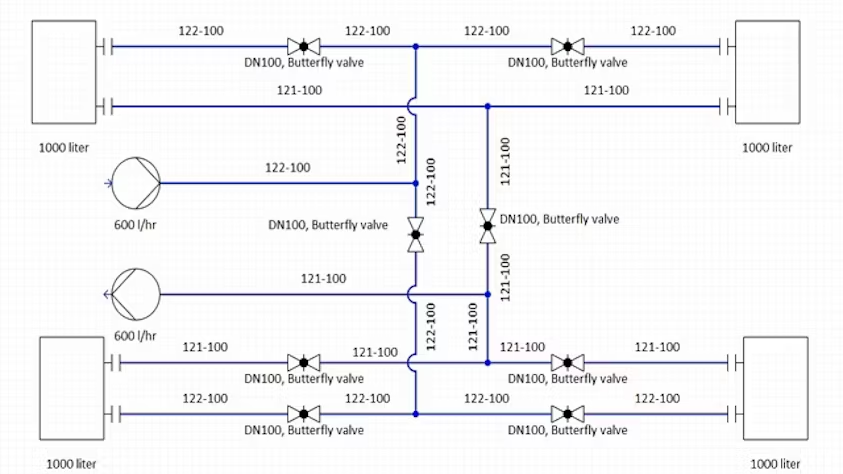

创建一个定义设备之间逻辑连接的 2D 原理图，然后构建根据原理图建立系统装配体的 3D 模型。路径创建工具可帮助您定义路径并将机械系统约束到相邻元件。快速定义运行和线轴分段，以便在 2D 原理图、制造图纸和其他文档中参考。

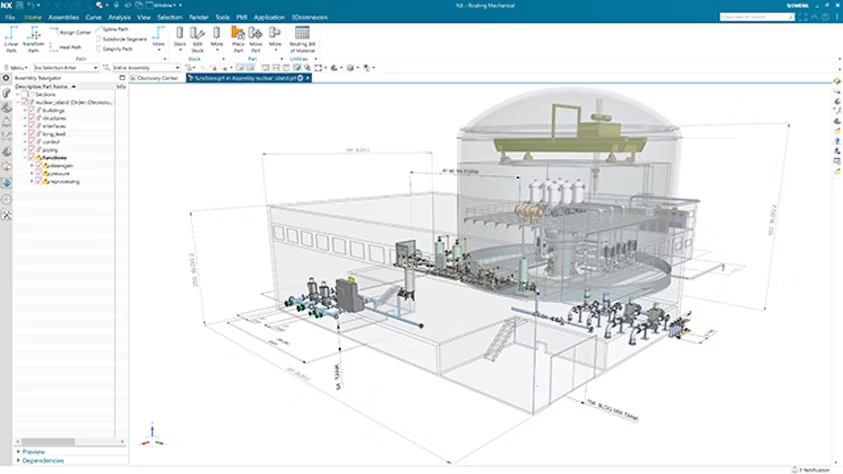

NX 包括一个零件库，该库可自动使用智能算法根据运行特性选择元件，并确保正确连接到装配体。使用模板组件在一个步骤中放置辅助元件，例如阀门、法兰和垫圈。

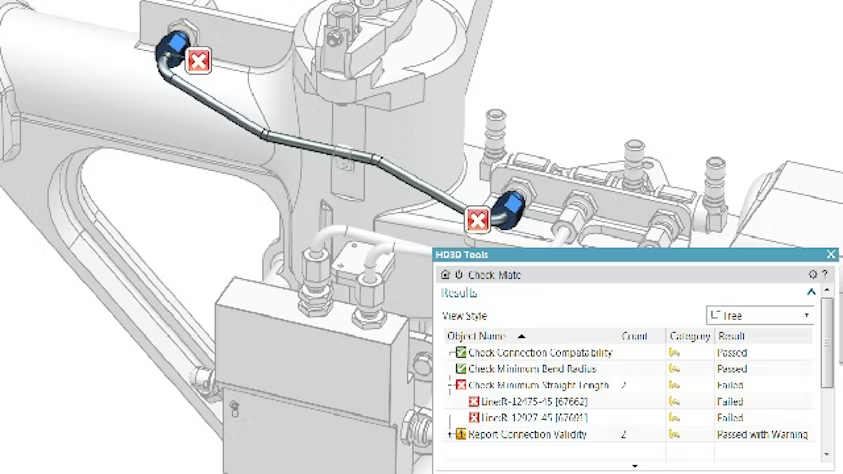

访问设计规则检查以确保您的管线系统设计遵循标准设计实践。可扩展规则集包括对最小弯曲半径、最小长度、连接兼容性、流向和其他特性的检查。规则检查可以同时运行或按需运行，NX 检测到规则冲突时会立即发出警告。规则驱动的路径规划和布线功能可提高质量并消除错误。

借助 NX 的流体和机械系统管线布置功能，准备制造所需的所有文档。该软件可自动执行计算切割长度、对零部件和型材编号、创建物料清单和折弯报告以及生成制造图纸的过程。
